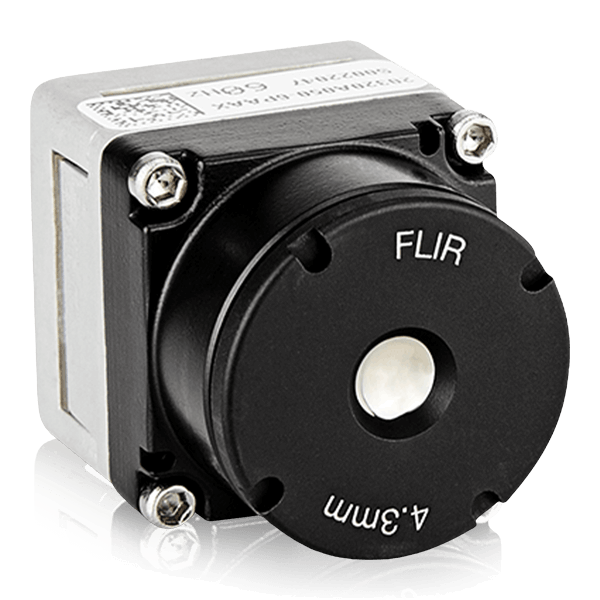

Boson 320, 50° (HFOV) 4,3 mm - Obiettivo compatto

Performance

Scene Temperature Range

a 140 °C (alto guadagno) a 500 °C (basso guadagno)

Thermal Spectral Range

Infrarosso a onde lunghe; 8 µm–14 µm

Radiometry

Temperature Measurement

No

Imaging & Optical

Array format

320 × 256

Continuous Electronic Zoom

Zoom da 1× a 8×

Digital Zoom

Zoom da 1x a 8x

f-number

1,0

FOV - Horizontal

50°

Frame Rate

Base 60 Hz; Runtime selezionabile a 30 Hz

Frame Rate Options

Base 60 Hz; Runtime selezionabile a 30 Hz

Full Frame Rate

Base 60 Hz; Runtime selezionabile a 30 Hz

HFOV

50°

IFOV (mrad)

2.7906976744186

Image Orientation

Regolabile (capovolgimento verticale e/o capovolgimento orizzontale)

Lens Options

320 × 256 50° (HFOV) 4,3 mm (EFL)

Non-Uniformity Correction (NUC)

Calibrato in fabbrica; FFC aggiornati con FLIR Silent Shutterless NUC (SSN™)

Pixel Pitch

12 µm

Pixel Size

12 µm

Resolution

320 x 256

Scene Dynamic Range [Gain Mode in parentheses]

da +140 °C (alto) a +500 °C (basso)

Sensitivity [NEdT]

<40 mK (Industriale); <50 mK (Professionale); <60 mK (Consumer)

Sensor Technology

Microbolometro VOx non raffreddato

Slow Frame Rate

≤ 9 Hz disponibile

Slow Video Option [factory configured]

< 9 Hz disponibile

Snapshots

Istantanea full frame tramite GUI Boson

Spectral Band

Infrarosso a onde lunghe; 8 µm – 14 µm

Spectral Range

Infrarosso a onde lunghe; 7,5 µm – 13,5 µm

Symbol overlay

Riscrivibile su ciascun fotogramma; alfa blending per sovrimpressione traslucida

Thermal Imaging Detector

Microbolometro VOx non raffreddato

Thermal Sensitivity

<40 mK (Industriale); <50 mK (Professionale); <60 mK (Consumer)

Connections & Communications

Control Channels

UART o USB

Peripheral Channels

I2C, SPI, SDIO

Video Channels

CMOS o USB2

Electrical

Input Voltage

3,3 VCC

Power Consumption

Varia in base alla configurazione; anche di soli 500 mW

Power Dissipation

Varia in base alla configurazione; anche di soli 500 mW

Mechanical

Mounting Features

320 × 256 50 °(HFOV) 4,3 mm (EFL)

Precision Mounting Holes

Quattro fori preforati M1,6 x 0,35 (coperchio posteriore)

Size

21 × 21 × 11 mm senza ottica

Size (L x W x H)

21 × 21 × 11 mm (senza ottica)

Size (w/o lens)

21 × 21 × 11 mm (senza ottica)

Weight

7,5 g senza obiettivo (dipende dalla configurazione)

Environmental & Approvals

Compliance and Certifications

Conforme a NDAA
Conforme a RoHS
Conforme a REACH

Non-Operating Temperature Range

Da -50 °C a 85 °C

Operating Temperature Range

Da -40 °C a 80 °C

Operational Altitude

12 km (altitudine massima di un aereo di linea commerciale o piattaforma aerea)

Shock

1.500 G a 0,4 ms

Solar protection

Integrato

Export Designations

ECCN Code

6A003.b.4.b (Fast Video, 60Hz)
6A993.A (Slow Video, 9Hz)
