Monitoraggio termico integrato delle condizioni per l'infrastruttura di data center IA con Lepton 3.1R

Abstract

I data center IA stanno aumentando la densità di potenza dei rack ed espandendo l’uso del raffreddamento a liquido, creando nuove sfide di affidabilità nelle interfacce elettriche e termiche. Il riscaldamento localizzato può svilupparsi in corrispondenza di connettori, sbarre di distribuzione, unità di distribuzione dell’alimentazione (PDU) e connessioni di raffreddamento a liquido prima che i sensori a livello di stanza o rack rilevino condizioni anomale.

Questa nota applicativa spiega perché il rilevamento termico radiometrico integrato è adatto al monitoraggio delle condizioni e alla manutenzione predittiva in questi ambienti e come il Lepton 3.1R conforme NDAA può essere utilizzato come soluzione di rilevamento compatta e ad ampio campo visivo per avvisi precoci e un migliore isolamento dei guasti nelle infrastrutture critiche.

Introduzione

La termografia è stata a lungo utilizzata come strumento di manutenzione nella produzione di energia e in altre infrastrutture critiche, ma molto spesso è stata applicata come metodo di ispezione periodica piuttosto che come strato di rilevamento continuo. Nei data center IA, questo modello sta diventando meno sufficiente. La densità di potenza dei rack è in aumento, il raffreddamento a liquido si sta espandendo e gli operatori delle infrastrutture devono affrontare conseguenze crescenti quando i problemi termici localizzati si trasformano in tempi di inattività o eventi di sicurezza non pianificati. La reportistica del settore continua a identificare l’alimentazione come la principale minaccia di interruzioni dei data center, sottolineando il valore della visibilità precoce nelle interfacce elettriche e termiche soggette a guasti.

Questa nota applicativa si concentra sul motivo per cui il rilevamento termico radiometrico integrato è adatto a tale esigenza. Invece di riformulare i vantaggi del monitoraggio termico in generale, la discussione che segue esamina dove il rilevamento convenzionale può non rilevare i guasti emergenti in ambienti IA ad alta densità. Questo spiega perché le interfacce di raffreddamento elettrico e liquido meritano un'osservazione più approfondita e come una termocamera compatta può essere integrata in architetture di monitoraggio delle condizioni per avvisi precoci e un migliore isolamento dei guasti.

Sfide del monitoraggio termico ed elettrico nei data center IA

Il passaggio all'IA e al computing accelerato sta ridefinendo l'involucro del design termico del data center. Nei rack ad alta densità, comprese le implementazioni che possono superare i 100 kW, l'infrastruttura deve gestire sia una maggiore dissipazione di calore che una maggiore corrente attraverso conduttori, giunti e terminazioni. L'aumento di temperatura nell'hardware di distribuzione elettrica dipende non solo dalla resistenza del conduttore, ma anche dalla qualità del giunto e dalla resistenza del contatto. Anche un piccolo aumento della resistenza può produrre un autoriscaldamento sproporzionato secondo la relazione P = I2R. A corrente elevata, la resistenza aggiunta misurata in micro-ohm può generare calore localizzato significativo in corrispondenza di un giunto bullonato, un’interfaccia a spina o una terminazione. Questo calore può aumentare ulteriormente la resistenza attraverso l'ossidazione, il rilassamento, la degradazione superficiale o la perdita di forza di contatto, creando un ciclo di feedback positivo che accelera l'aumento di temperatura. Poiché questo processo può svilupparsi rapidamente, il monitoraggio tradizionale basato su percorsi è limitato nella sua capacità di rilevare precocemente i problemi.

Di conseguenza, un connettore può rimanere elettricamente chiuso durante lo sviluppo di una firma termica non sicura. Le cause comuni includono coppia insufficiente, contaminazione superficiale, corrosione, sfregamento, usura della placcatura, vibrazioni meccaniche e cicli termici ripetuti.

Nelle architetture raffreddate a liquido esiste una sensibilità dell'interfaccia simile. I sistemi Direct-to-Chip si basano su piastre di raffreddamento, collettori, tubi flessibili, guarnizioni e connettori a sgancio rapido per mantenere flusso, pressione e accoppiamento termico. Se una disconnessione rapida è parzialmente innestata, le prestazioni di tenuta si degradano, il flusso è limitato o la qualità del refrigerante causa incrostazioni o corrosione. Il primo segnale può essere un’escursione termica localizzata vicino all’interfaccia interessata piuttosto che un allarme immediato a livello di stanza. Il raffreddamento a liquido introduce quindi ulteriori modalità di guasto accoppiate termicamente e meccanicamente.

Il monitoraggio tradizionale potrebbe essere insufficiente per rilevare guasti localizzati a livello di interfaccia. Le misurazioni di aria di mandata, aria di ritorno e liquido di raffreddamento medio sono indicatori a bassa risoluzione spaziale che descrivono le condizioni termiche di massa piuttosto che lo stato di ogni interfaccia soggetta a guasti. La temperatura di un rack può apparire normale a livello macro, mentre un singolo connettore, un giunto della barra collettrice o un connettore a sgancio rapido funzionano già al di sopra della linea di base. Un monitoraggio efficace delle condizioni richiede quindi un sensore in grado di osservare dove hanno origine i guasti e di tracciare gradienti termici, asimmetria e deriva nel tempo.

Panoramica della soluzione Lepton 3.1R

Lepton 3.1R è un modulo termocamera compatto, radiometrico e conforme al National Defense Authorization Act (NDAA) progettato per il monitoraggio delle condizioni integrato. Per i data center IA, la conformità NDAA supporta componenti affidabili e supply chain trasparenti in infrastrutture di rete mission-critical. Può anche aiutare le organizzazioni a ridurre i rischi legali, finanziari e operativi, supportando al contempo i requisiti di approvvigionamento in ambienti governativi e altri ambienti regolamentati.

Per applicazioni a livello di rack, Lepton 3.1R combina copertura di aree ampie, misurazione quantitativa della temperatura e funzionamento a bassa potenza in un pacchetto abbastanza piccolo da essere posizionato vicino a interfacce elettriche e di raffreddamento a liquido. Le interfacce SPI e I2C, l'otturatore integrato, l'obiettivo e l'ASIC semplificano l'integrazione in progetti personalizzati. La conformità NDAA può anche avvantaggiare i produttori di apparecchiature originali (OEM) che servono i mercati statunitensi ed europei che danno priorità alle catene di fornitura affidabili.

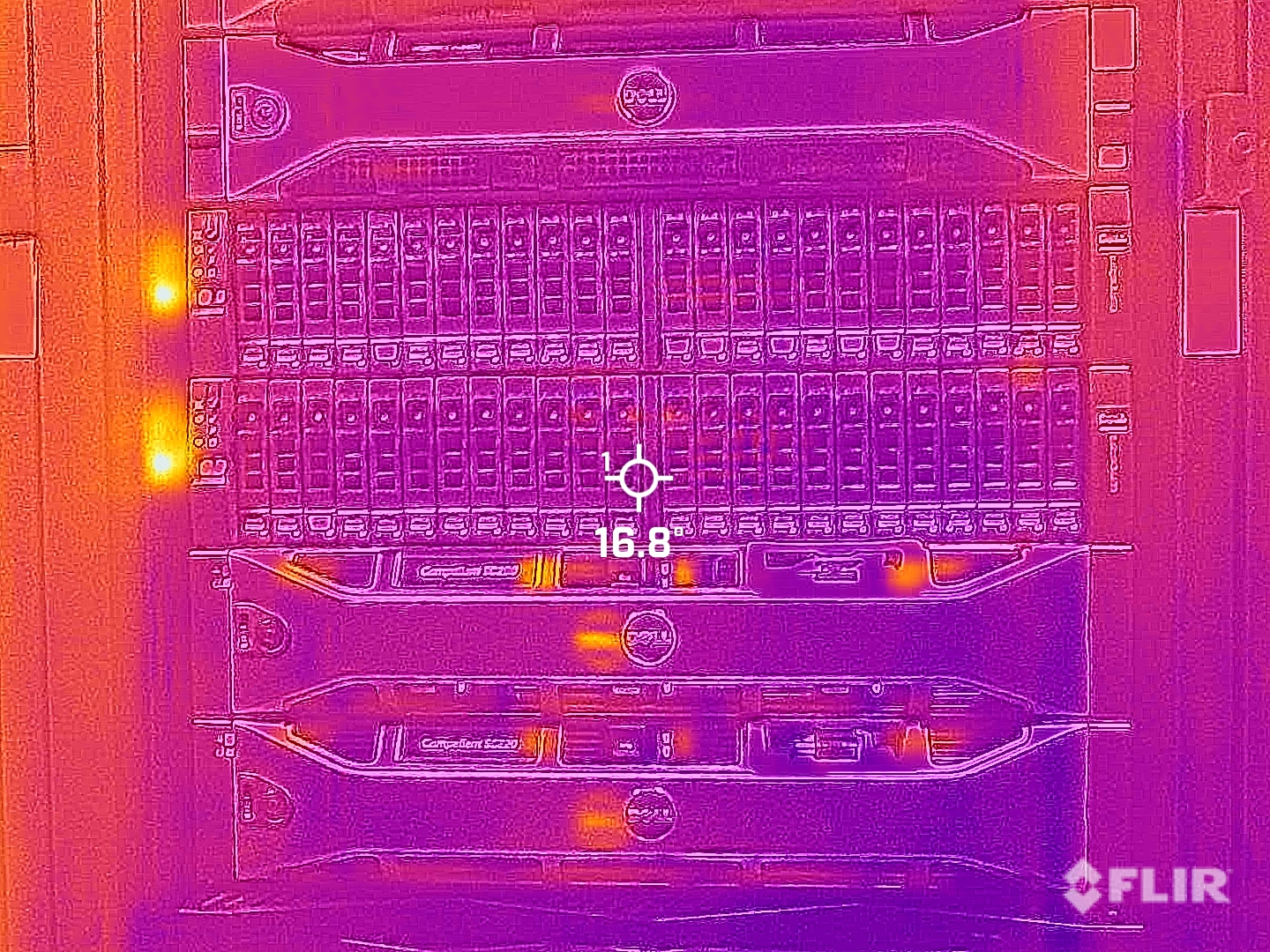

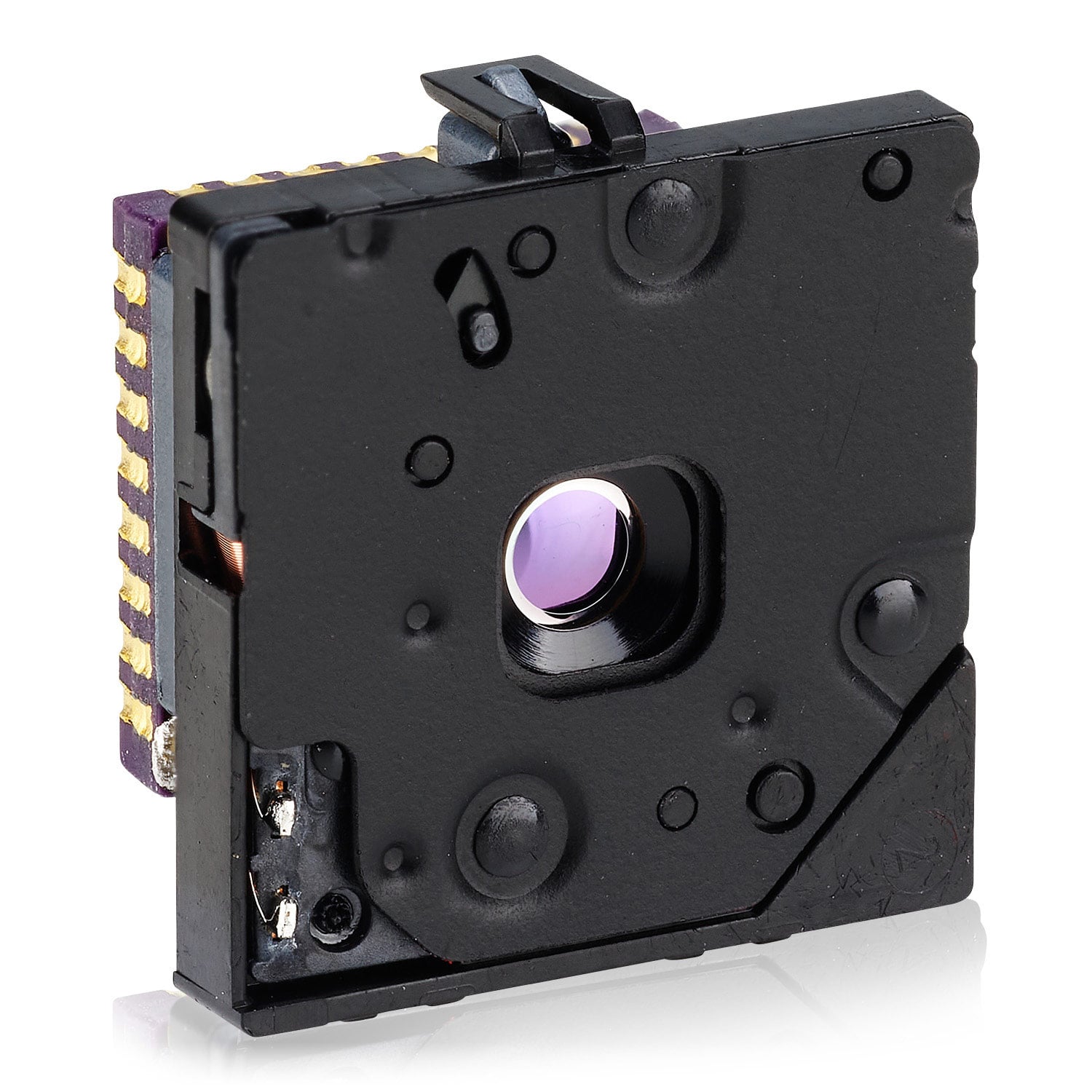

Figura 1. Modulo termocamera radiometrica Lepton 3.1R (a sinistra) e immagine termica radiometrica con FLIR Multi-Spectral Dynamic Imaging (MSX)® (a destra)

Un campo visivo orizzontale di 95° consente a un modulo di acquisire più connettori, un sottogruppo PDU, un ramo collettore, più rack o una porzione più ampia di uno scambiatore di calore posteriore in un’unica scena. Questa visione più ampia può ridurre il conteggio delle termocamere, migliorando al contempo il confronto dei componenti adiacenti per asimmetria, carico disuguale ed outlier termici.

L’output radiometrico e l’imaging contano perché l’obiettivo non è solo l’andamento della temperatura, ma anche la visualizzazione quando un operatore umano è nel loop. Lepton 3.1R fornisce sia un'immagine termica che dati di temperatura per pixel in tempo reale, consentendo al software di definire le regioni di interesse intorno ai giunti elettrici, alle uscite dei cavi, ai sezionatori rapidi o alle interfacce dei collettori e di analizzarne l'andamento nel tempo. Questo supporta la logica di allarme basata su soglie assolute, tasso di variazione, delta alla linea di base, delta al vicino o asimmetria termica persistente. Rispetto agli array a termopila a bassa risoluzione, che sono comunemente 8 x 8 pixel, il microbolometro 160 x 120 fornisce un maggiore dettaglio della scena per identificare i punti caldi a livello di componente e supportare l'analisi basata sull'intelligenza artificiale.

Le dimensioni, la massa e il profilo di alimentazione del modulo supportano anche l’implementazione dell’infrastruttura integrata. Lepton 3.1R si adatta facilmente alla punta di un dito. È sufficientemente piccolo da poter essere montato in prossimità di risorse monitorate senza influire materialmente sulla disposizione della custodia, sul flusso d’aria o sull’accesso ai servizi. La sua bassa potenza operativa supporta l'installazione distribuita su rack o sottosistema per il monitoraggio continuo dell'ingresso dell'alimentazione, della distribuzione dell'alimentazione e delle interfacce di raffreddamento a liquido. Per gli OEM, le interfacce meccaniche, elettriche e software Lepton consolidate possono contribuire a ridurre gli sforzi di sviluppo e i rischi di integrazione.

Monitoraggio senza contatto e integrato: La termografia è utile quando la strumentazione a contatto è difficile, intrusiva o troppo scarsa. Le sonde cablate misurano solo il punto di attacco e possono non rilevare la posizione più calda se il gradiente si sposta. Un imager radiometrico senza contatto può osservare l'intera geometria dell'interfaccia, tra cui isolamento adiacente, alloggiamento e struttura circostante, migliorando il rilevamento della dispersione di calore, non uniformità o perdita di raffreddamento correlata alle perdite.

Uscita radiometrica e intelligenza distribuita: Poiché Lepton 3.1R genera dati termici quantitativi, può alimentare algoritmi di monitoraggio delle condizioni piuttosto che semplici flussi di immagini. Più moduli posizionati vicino a strutture bus, campi connettori, unità di distribuzione dell'alimentazione (PDU), gruppi porte posteriori e giunzioni di raffreddamento a liquido possono creare una mappa termica del rack che è più informativa del solo rilevamento a livello di stanza.

Considerazioni sulla progettazione

L'implementazione efficace inizia con il posizionamento del sensore. La termocamera deve avere una linea di vista chiara rispetto alle interfacce che presentano con maggiore probabilità una deviazione termica precoce, compresi i campi dei connettori, i giunti delle sbarre di distribuzione, le terminazioni degli interruttori, i rami dei collettori e i sezionatori rapidi. Il posizionamento deve anche tenere conto di ostruzioni, accesso alla manutenzione, movimento dei cavi e la possibilità che le strutture vicine possano mascherare parzialmente la regione più calda.

Una seconda considerazione è la linea di base termica. Le soglie di temperatura assoluta sono utili, ma molti guasti iniziano come deviazioni relative dal normale comportamento operativo. In molti casi, è meglio caratterizzare il comportamento termico tra stati di carico rappresentativi, impostazioni della ventola, temperature del refrigerante e condizioni ambientali, quindi attivare un allarme su delta rispetto alla linea di base, delta rispetto al vicino, tasso di variazione o persistenza.

Anche le proprietà della superficie sono importanti. Le differenze di emissività tra metallo verniciato, metallo nudo, plastica, isolamento e raccordi del fluido possono influenzare la distribuzione apparente della temperatura. Le superfici altamente riflettenti possono mostrare la radiazione riflessa dai componenti caldi vicini piuttosto che la loro temperatura reale, quindi le regioni di interesse devono essere definite su caratteristiche superficiali ripetibili, ove possibile.

La strategia di allarme deve essere progettata a livello di regione piuttosto che a livello di immagine intera. Le regioni di interesse possono essere definite intorno a giunti elettrici, uscite cavi, corpi connettori, interfacce collettori o altre caratteristiche soggette a guasti. È quindi possibile valutare metriche come temperatura massima, temperatura media, gradiente spaziale e tendenza temporale per regione.

Infine, il sensore termico deve essere trattato come parte di un'architettura di monitoraggio più ampia. Le implementazioni più utili correlano i dati radiometrici con il carico di lavoro, l’assorbimento di potenza, la velocità della ventola, la temperatura del refrigerante, lo stato del flusso e la cronologia degli interventi di assistenza. Questo contesto migliora l’isolamento dei guasti e riduce gli allarmi fastidiosi.

Esempi di punti di monitoraggio e scenari applicativi

I seguenti esempi illustrano come Lepton 3.1R può essere utilizzato per osservare le interfacce comuni soggette a guasti nell’infrastruttura del data center IA e rilevare le deviazioni di temperatura localizzate con sufficiente anticipo per supportare indagini, manutenzione o azioni protettive.

Un caso d'uso importante è il connettore di alimentazione e il monitoraggio della PDU. Con l'aumento della corrente del rack, i capicorda, le interfacce dei connettori, le terminazioni degli interruttori e i giunti di distribuzione interni diventano più sensibili alla perdita di coppia, all'ossidazione, alla contaminazione e alla variazione dell'assemblaggio. La termografia può aiutare a rilevare l'aumento di temperatura risultante prima che si verifichi una perdita di continuità elettrica.

Il monitoraggio della barra collettrice e del backplane è un'altra applicazione importante. I conduttori ad alta corrente possono sviluppare riscaldamento localizzato in corrispondenza di giunti, curve, transizioni, strutture laminate o regioni sottoposte a stress meccanico. L’imaging diretto di queste aree aiuta a identificare la condivisione di corrente disuguale, i colli di bottiglia termici e le limitazioni di raffreddamento che potrebbero non essere evidenti dalla sola telemetria elettrica.

Il monitoraggio del connettore di raffreddamento a liquido e del collettore sono ugualmente preziosi. Nei sistemi diretti al chip, i connettori a sgancio rapido, i tubi flessibili, i collettori e le interfacce della piastra di raffreddamento devono mantenere il corretto innesto, l'integrità della tenuta e la distribuzione del flusso. Un percorso parzialmente limitato, un accoppiamento scadente o una condizione di perdita precoce possono alterare la firma termica locale prima che produca un chiaro allarme di sistema.

Lepton 3.1R supporta anche la manutenzione predittiva e gli avvisi basati su modelli. Una volta stabilita una normale linea di base termica per ogni classe di asset e modalità operativa, il software può classificare le deviazioni per grandezza, persistenza e tasso di variazione. Oltre a rilevare semplicemente un oggetto caldo, rileva in anticipo le deviazioni significative dal comportamento normale per pianificare l’intervento.

Vantaggi del monitoraggio a livello di sistema

Dal punto di vista dell'architettura di sistema, il rilevamento termico integrato integra invece di sostituire la telemetria ambientale ed elettrica esistente. Il suo valore è la continua osservabilità spaziale a livello di interfaccia, dove hanno origine molti guasti di raffreddamento a liquido e ad alta corrente.

Questo vantaggio diventa più chiaro rispetto alla strumentazione convenzionale. Le sonde ambientali, i sensori di flusso d'aria e le misurazioni medie del refrigerante caratterizzano le condizioni di massa, ma non osservano la geometria delle interfacce soggette a guasti. I sensori a contatto forniscono dati sui punti, ma non si adattano bene quando sono possibili più punti caldi. Al contrario, un sensore termico radiometrico fisso fornisce dati spaziali continui dallo stesso punto di vista, consentendo di osservare gradienti locali, confrontare componenti adiacenti e rilevare la deriva che i sensori a punti sparsi potrebbero non rilevare.

Dal punto di vista operativo, questa maggiore osservabilità può migliorare l'isolamento dei guasti e ridurre la possibilità che un problema latente dell'interfaccia progredisca inosservato. La visibilità precoce dell'aumento anomalo della temperatura può aiutare gli operatori a ispezionare lo specifico connettore, giunto o interfaccia di raffreddamento a liquido che devia invece di fare affidamento su sintomi più ampi dopo la propagazione del problema.

In questo contesto, Lepton 3.1R offre un equilibrio pratico tra sensibilità termica, capacità radiometrica, campo visivo, semplicità di integrazione e costo del sistema. La sua combinazione di imaging radiometrico 160 x 120, l'ampia copertura a 95° e il design compatto a basso consumo supportano il monitoraggio termico quantitativo in applicazioni integrate con spazio limitato. Consente ai progettisti di posizionare il rilevamento vicino ai meccanismi di guasto di interesse e di convertire l'ispezione termica periodica in dati continui osservabili dalla macchina. Il modello di produzione OEM di Teledyne FLIR supporta anche l’implementazione scalabile per applicazioni di volume maggiore.

Riepilogo del progetto

Per i progettisti di data center IA, la sfida centrale è che gli eventi termici più consequenziali spesso iniziano localmente, mentre il sistema più ampio sembra ancora normale. L'elevata potenza del rack, la maggiore densità di corrente e il maggiore utilizzo del raffreddamento diretto a liquido aumentano la necessità di monitorare connettori, giunti, terminazioni, collettori e connettori a sgancio rapido direttamente, piuttosto che dedurre le loro condizioni dalle misurazioni a livello di stanza.

Lepton 3.1R fornisce un pratico elemento sensore per tale attività. La sua uscita radiometrica, il campo visivo di 95°, la risoluzione termica di 160 x 120 pixel, il pacchetto compatto e il design a bassa potenza supportano il posizionamento vicino a interfacce critiche e l’integrazione in architetture di controllo e monitoraggio delle condizioni più ampie. Per OEM e progettisti di infrastrutture, fornisce dati termici utilizzabili per avvisi precoci, un migliore isolamento dei guasti e la manutenzione predittiva in implementazioni scalabili.
